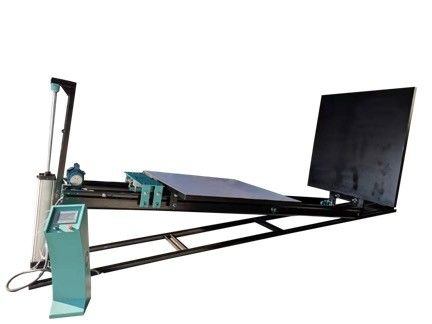

Tester wytrzymałości na wstrząsy w opakowaniu kartonowym

Opakowanie kartonowe Maszyna do badania wytrzymałości na uderzenia



Wprowadzenie

Maszyna do badania uderzeniowego pochyłości symuluje udarność opakowania w rzeczywistych warunkach transportu.Maszyna do badania udarności na zboczu służy do spiętrzania towarów, poślizgu elektromechanicznego, załadunku silnika, transportu produktu.Ten produkt może być również dostarczany jako maszyna testowa dla instytucji naukowo-badawczych, uczelni, centrum testowania techniki pakowania, produkcji materiałów opakowaniowych oraz działu handlu zagranicznego lub transportu.

Zasada testu

Wykorzystanie energii potencjalnej obiektu na zasadzie energii kinetycznej, pakiet zgodnie z ustalonym położeniem do końca ślizgu do końca określonej prędkości uderzenia i kierunku pionowym oraz uderzenie zderzenia z płytą uderzeniową do osiągnąć zamierzone cele testowe.

Główne wskaźniki i wymagania techniczne

Maszyna jest zgodna z międzynarodową normą ISO2244-2001 (E) „Opakowanie - Pełny i kompletny pakiet części transportowych Część 5, Badanie udarności poziomej, Udarność ukośna, Próba wahadłowa”.

norma krajowa GB / T4857.11-1992 „Transport opakowań ISO 8611-1: 2011 Przesyłki towarowe - Tektura płaska - Część 1: Metody badań, ISO 8611-2: 2011 Tektura do transportu ładunków

- Część 1: Metody badań, ISO 8611

-2: 2011 Karton do transportu ładunków - Tektura płaska - Część 2: Wymagania dotyczące wydajności i wybór pozycji testowej.

Specyfikacja:

1. Maksymalne obciążenie: 600 kg

2. Kąt nachylenia toru i poziomy: regulacja 0 ~ 10 °

3. rozmiar stołu roboczego: L1200 × W1200mm

4. rozmiar panelu udarowego: W1300 × H1800mm

5. maksymalna długość przesuwu: 2000 mm (długość stołu do obrzynania 3,2 m)

6. maksymalna prędkość uderzenia: 1,3 ～ 2,33 m ／ s

Procedury i metody badań

(1) Przygotowanie próbek do badań.

(2) Numeracja każdej części próbki do badań: Zgodnie z odpowiednimi normami części próbki do badań są ponumerowane.

(3) Wstępna obróbka próbek do badań: Zgodnie z odpowiednimi normami w celu wybrania warunków wstępnej obróbki temperatury i wilgotności próbki do badań.

(4) warunki temperatury i wilgotności: próba powinna być taka sama przy obróbce wstępnej w tych samych warunkach temperatury i wilgotności.

(5) wybór wartości siły testu.

Procedura eksperymentu

Najpierw próbkę testową umieszcza się w samochodzie roboczym w określonym stanie.

Powierzchnia uderzenia lub krawędź badanej próbki musi znajdować się w jednej płaszczyźnie z czołową krawędzią wózka roboczego lub poza nią, nie powinna być większa niż 50 mm.

Podczas uderzenia w próbkę kąt między powierzchnią uderzenia a powierzchnią uderzenia w przegrodę nie może być większy niż 2 °.W momencie uderzenia kąt między krawędzią uderzenia a powierzchnią uderzenia przegrody nie może być większy niż 2 °.

Jeżeli badana próbka jest równoległościanem, kąt między czołami dwóch powierzchni tworzących krawędź a powierzchnią uderzeniową przegrody nie może być większy niż ± 5 ° lub ± 10% z góry określonego kąta.

Podnieś wózek roboczy po pochyłości szyny do odpowiedniej wysokości, na której dostępna jest wymagana prędkość uderzenia, a następnie zwolnij go.

Niezależnie od używanej maszyny testowej błąd prędkości uderzenia mieści się w zakresie ± 5% zamierzonej prędkości uderzenia.
